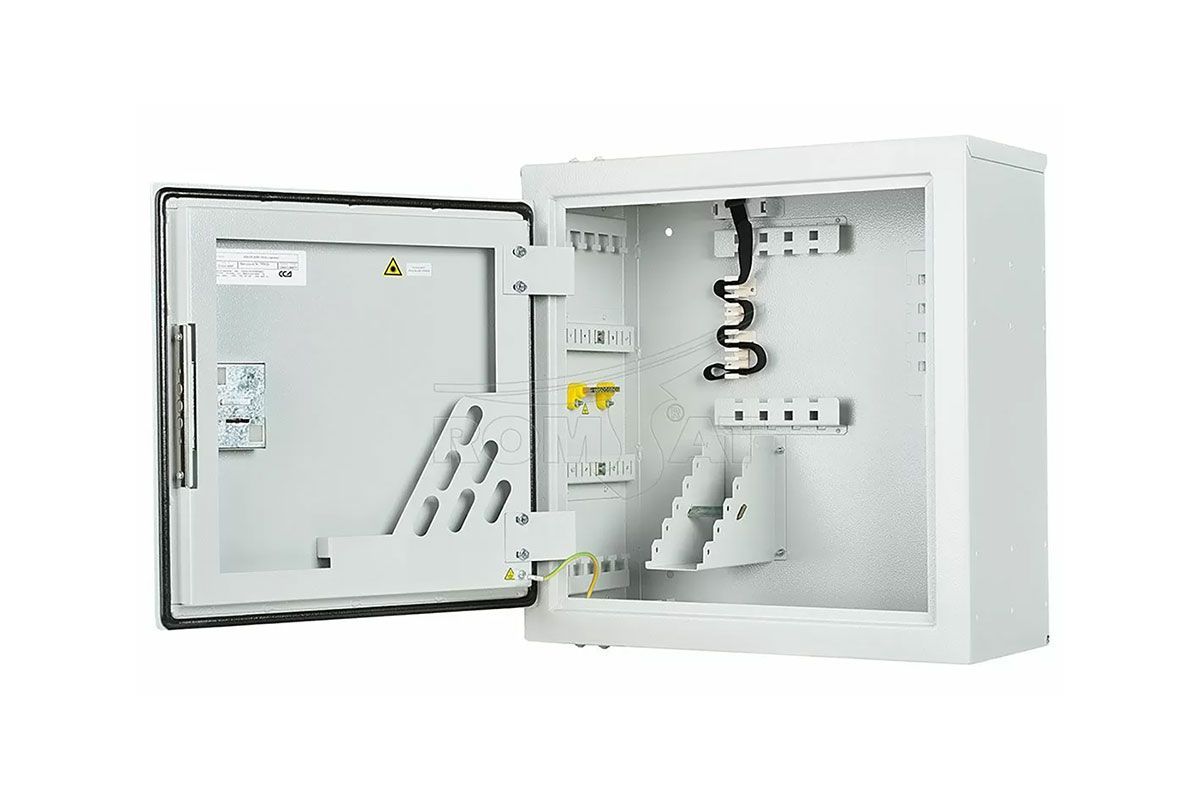

Розподільча шафа Україна ОРШ - ПВК-96(3) корпус

  • Деталі
  • Характеристики

код товару: 581501

В наявності

0

Основні характеристики

Матеріал
  • Деталі
  • Характеристики

Бренд: Україна

Опис оптичних розподільчих шаф Optolink ОРШ (корпус)

Оптична настінна розподільча шафа типу ОРШ призначена для реалізації рішень побудови мереж по технології PON. Шафа антивандальна, пиле-волога захищена, ступінь захисту ІР54 призначена для встановлення в якості будинкового розподільчого вузла в підвальних приміщення, на технічних поверхах або чердаках житлових будинків.

Лінійка шаф включає вироби номінальною ємністю від 64 до 320 портів (тип портів FC, SC, ST, LC).

Конструктивною особливістю кросів є те що монтаж та крос-комутація оптичних волокон відбувається у відкидних кросових модулях, об'єднаних в кросовий блок. Оптичні кабелі фіксуються в зоні введення, далі волокна в транспортних трубках потрапляють у відповідний модуль монтажної зони. Волокна магістрального та абонентських кабелів монтуються в різних модулях.

Оптичні розгалужувачі розміщуються в спеціальні контейнери на боковій частині шафи.

Модульна система дозволяє:

  • виконувати зручний ввід магістрального та вертикальних (RAISER) оптичних кабелів з можливістю кріплення силових елементів кабеля
  • виконувати зручний монтаж та обслуговування оптичних волокон
  • встановлювати, а також зручно обслуговувати оптичні подільники без виконання зварювальних робіт
  • доукомплектовувати крос в будь-який момент експлуатації без впливу на роботу вже скомутованої та працюючої системи
  • Конструкція кроса передбачає його кріплення безпосередньо на стіни приміщень.

ОРШ виконаний у вигляді металічної шафи з дверцятами на прихованих петлях, має вбудований замок з сувальдним механізмом.

Корпус виготовлений зі сталі товщиною 1,5-2 мм. Для захисту від впливу зовнішнього середовища на дверцятах корпуса закріплена герметизуюча стрічка, всі отвори для введення кабеля закриваються герметичними гумовими заглушками.

По завершенню монтажу шафи, додаткова фіксація модулів в складі кросового блока виконується стрічкою липучкою.

Кожен модуль містить бланк адресів, в який можна вносити необхідну інформацію..

Основні характеристики

  • Макс. кількість оптичних портів: 96
  • Макс. кількість кросових блоків: 1
  • Макс. кількість кросових модулів: 3
  • Макс. кількість розгалуджувачів: 2/4/8
  • Макс. кількість: 12
  • Габаритні розміри, мм: 420х425х125
  • Маса, кг: 11
